磁力吊又名(永磁起重器)永磁起重器主要用于吊裝操作過程,用于移動鐵板,塊狀和圓柱型的導磁材料的工件。永磁起重器采用高性能的磁體材料,運用科學磁路原理制作。吸力大,體積小,自重輕,操作安全方便。拋棄了起重電磁鐵配套的繁雜,需提供電源的缺點,是一種節約能源的理想吊具。永磁起重器適用于造船、工程機械、汽車等行業常溫鋼板起吊、搬運,廣泛應用于工廠、碼頭、倉庫、交通運輸行業中。
?
磁力吊特點: ??
1、吸力強勁、安全可靠、小型緊湊、易于操作。 ??
2、磁鐵制造、不退磁、無需用電。 ??
3、高性能磁路平衡設計,確保磁力強勁、安全性更高。
型號 | 額定載荷 (kg) |
zui大拉脫力 | 主要尺寸 | 凈重 (kg) |
毛重 (kg) |
包裝尺寸 (長X寬X高) cm |
||||
L | L1 | W | H | R | ||||||
YS-100 | 100 | 300 | 130 | 85 | 62 | 67 | 155 | 3 | 4 | 23X16X14 |
YS-200 | 200 | 600 | 199 | 153 | 69 | 73 | 155 | 5 | 6 | 28X16X16 |
YS-400 | 400 | 1200 | 210 | 155 | 95 | 92 | 195 | 10 | 11 | 29X19X19 |
YS-600 | 600 | 1800 | 265 | 210 | 120 | 115 | 228 | 20 | 22 | 34X20X23 |
YS-1000 | 1000 | 3000 | 320 | 257 | 53 | 135 | 255 | 37 | 39 | 40X23X25 |
YS-2000 | 2000 | 5000 | 415 | 345 | 172 | 165 | 355 | 69 | 74 | 51X27X28 |
YS-3000 | 3000 | 7500 | 500 | 432 | 175 | 165 | 355 | 87 | 92 | 58X28X29 |
YS-5000 | 5000 | 12500 | 620 | 520 | 230 | 215 | 580 | 198 | 215 | 70X38X45 |
自動吸盤主要是在造船廠、結構件廠、倉庫、車間、貨場等與各種起重設備配套使用中吸板塊狀鐵磁村料或工件,即可適用于吸運鋼板、鑄錠、型鋼又可用于吸運廢鋼和碎鐵,即可單臺便用,又可多臺組合吸運大而長的鐵磁性材料的工件,自動吸盤具有結構輕巧、操作方便、吸持力強、安全可靠等特點,有助于改進裝卸搬運作業的工作條件,提高其勞動生產率,因此在工廠、碼頭、倉庫和交通運輸行業中,已廣泛地用作為吊裝工具。
?
產品主要用途和特性:
◎廣泛適用于造船、工程機械、模具制造等行業。
◎自動吸、卸料,可實現無人操
◎不用電,可替代電磁鐵,工作更安全。
◎采用高性能永磁材料,吸持力強。◎?qū)@怕吩O(shè)計、剩磁幾乎為零。
◎可單獨使用,也可以多個組合,大大提高生產效率。
型號 | 額定起重力 (kg) |
外形尺寸 | 試驗zui大拉脫力 (kg) |
重量 (kg) |
|||||||
A | B | C | D | E | F | G | H | ||||
QZ2-0.6 | 600 | 482.6 | 237 | 563.5 | 432 | 28 | 55 | 106.5 | 387 | 2100 | 145 |
QZ2-1 | 1000 | 685.8 | 237 | 767.8 | 432 | 28 | 55 | 106.5 | 480.2 | 4000 | 195.8 |
QZ2-1.5 | 1500 | 761.6 | 280 | 843.6 | 470 | 28 | 53 | 108.5 | 452.2 | 5500 | 240.4 |
QZ2-2 | 2000 | 761.6 | 328 | 843.6 | 518 | 28 | 53 | 108.5 | 452.2 | 7000 | 270 |
QZ2-3 | 3000 | 861.8 | 400 | 943.8 | 615 | 36 | 70 | 126 | 669 | 10500 | 430 |
QZ2-5 | 5000 | 1121.4 | 400 | 1039.4 | 615 | 36 | 70 | 132.5 | 700 | 15000 | 490 |
? ? ? 四形吊裝帶,大負荷可至300噸,有效長度可至80米,安全系數般采用7: 1.6: 1,國開吊裝帶是采用高強度聚新工業長絲(100%0PES) 制成,內郵承載芯采用無極環繞以構成循環狀,外部使用100%6PES組成不受力套管對承載芯加以保護。形吊裝帶經特優點:
??????1、特別適用于圓環形物體的吊裝。
??????2.?吊裝帶外表面精細,對易損物體不合造成損傷。3.吊裝方式多,也可用于抱拉被吊物。
??????有吊裝帶受力均勻,從而是吊裝帶的工作壽命誕長,s.強度重量比高
??????6.可附加抗磨及防切斷保護套。
??????7.設有獨特標簽,井使用國際標準色來區分承載噸位,及時吊帶磨攬也易于所認。8.輕便柔軟,在獨小的空間也易使用。9.不導電,無觸點危險。
??????10.符合歐源標準EN14821;?200和中國行業標準1B/7821-1997.11.吊裝帶的彈性伸長率<7%12.使用的溫度范國-40’C-?100″C。
型號 | zui小破斷載荷 | 額定載荷 | 垂直吊P-1(kg) | 結套吊p-0.8(kg) | 45度9-1.8(kg) | 90度吊p1.4(kg) |
EA-A-01 | 6000 | 1000 | 1000 | 800 | 1800 | 1400 |
EA-A-02 | 12000 | 2000 | 2000 | 1600 | 3600 | 2800 |
EA-A-03 | 18000 | 3000 | 3000 | 2400 | 5400 | 4200 |
EA-A-04 | 24000 | 4000 | 4000 | 3200 | 7200 | 5600 |
EA-A-05 | 30000 | 5000 | 5000 | 4000 | 9000 | 7000 |
EA-A-06 | 36000 | 6000 | 6000 | 4800 | 10800 | 8400 |
EA-A-07 | 48000 | 8000 | 8000 | 6400 | 14400 | 11200 |
EA-A-08 | 60000 | 10000 | 10000 | 8000 | 18000 | 14000 |
EA-A-12 | 72000 | 12000 | 12000 | 9600 | 21600 | 16800 |
扁平吊裝帶的大載荷范圍為: 0-30噸, 長度范圍為: 1-100米。 扁形吊裝帶是采用100%PES通過編制縫合制成。并且吊裝帶的兩端可使用加強的環眼或金屬配件來提高強度。
EB型扁形吊裝帶獨特優點:
1、可分為單層或多層兩種,且縫合方式多樣。
2、尺寸大小可隨客戶的要求而定。
3、承載面寬,可以減小表面負荷的壓力。
4、吊裝外表面光滑及精細的物體時,不會傷害被吊物。
5、吊裝方式多種多樣。
6、強度重量比高。
7、可附加抗磨保護套及防切斷保護套。
8、設有獨特的標簽,使用國際標準色來區分承載噸位,及時吊帶磨損也易于辨認。
9、輕便柔軟,在狹小的空間也易使用。
10、表面可經PU硬化處理,增強耐磨性。
11、不導電,無觸電危險。
12、符合歐洲標準EN1492-1: 2000和中國行業標準JB/T8521-1997。
13、吊裝帶的彈性伸長率<7%。
14、使用的溫度范圍-40°C- 100C。
型號 | 最小破斷載荷 | 額定載荷 | 垂直吊P-1(kg) | 結套吊p-0.8(kg) | 45度9-1.8(kg) | 90度吊p1.4(kg) |
EB-B-01 | 6000 | 1000 | 1000 | 1800 | 1800 | 1400 |
EB-B-02 | 12000 | 2000 | 2000 | 6900 | 6900 | 2800 |
EB-B-03 | 18000 | 3000 | 3000 | 5400 | 5400 | 4200 |
EB-B-04 | 24000 | 4000 | 4000 | 7200 | 7200 | 5600 |
EB-B-05 | 30000 | 5000 | 5000 | 9000 | 9000 | 7000 |
EB-B-06 | 36000 | 6000 | 6000 | 10800 | 10800 | 8400 |
EB-B-08 | 48000 | 8000 | 8000 | 14000 | 14000 | 11200 |
EB-B-010 | 60000 | 10000 | 10000 | 18000 | 18000 | 14000 |
EB-B-12 | 72000 | 12000 | 12000 | 21600 | 21600 | 16800 |
EB-B-20 | 120000 | 20000 | 20000 | 36000 | 36000 | 28000 |
EB-B-30 | 180000 | 30000 | 30000 | 54000 | 54000 | 42000 |

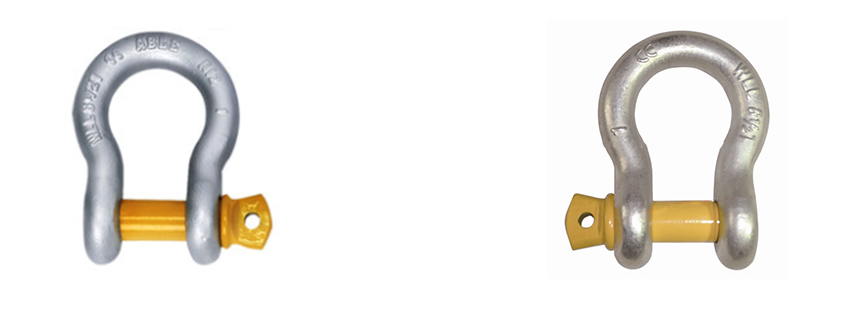

弓型卸扣(G209)卸扣應光滑平整,不允許有裂紋、銳邊、過燒等缺陷。嚴禁使用鑄鐵或鑄鋼的卸扣。扣體可選用鎮靜鋼鍛造,軸銷可棒料鍛后機加工。在使用時,應檢查扣體和插銷,不得嚴重磨損、變形和疲勞裂紋。使用時,橫向間距不得受拉力,軸銷必須插好保險銷。軸銷正確裝配后,扣體內寬不得明顯減少,螺紋連接良好。
產品型號 | 額定載荷(T) | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
SL-BW0.5-1/4 | 0.5 | 12 | 8 | 29 | Φ6.5 | 20 | 15.5 | 33 |
SL-BW0.74-5/16 | 0.75 | 13.5 | 10 | 31.0 | Φ8 | 21 | 20 | 37 |
SL-BW1-3/8 | 1 | 17.0 | 11 | 37 | Φ10 | 26 | 24 | 46 |
SL-BW1.5-7/16 | 1.5 | 19.0 | 13 | 43 | Φ11 | 30 | 27 | 52 |
SL-BW2-1/2 | 2 | 21.0 | 16 | 48 | Φ13 | 33 | 30 | 59 |
SL-BW3.25-5/8 | 3.25 | 27.0 | 20 | 61 | Φ16 | 43 | 38 | 75 |
SL-4.75-3/4 | 4.75 | 32 | 22 | 71.5 | Φ19 | 51 | 46 | 89 |
SL-BW6.5-7/8 | 6.5 | 37.0 | 25 | 84 | Φ22.5 | 58 | 53 | 103 |
SL-BW8.5-1 | 8.5 | 43.0 | 28 | 95 | Φ25.5 | 68 | 60.5 | 119 |
SL-BW9.5-1/8 | 9.5 | 48.0 | 32 | 108 | Φ29 | 74 | 68.5 | 134 |
SL-BW12-1? 1/4 | 12 | 50.0 | 36 | 119 | Φ32 | 81 | 76 | 145 |
SL-BW13.5-1? 3/8 | 13.5 | 55 | 38 | 113 | Φ35 | 90 | 84 | 160 |
SL-BW17-1? 1/2 | 17 | 60.5 | 42 | 146 | Φ38 | 97 | 92 | 173 |
SL-BW25-1? 3/4 | 25 | 73.0 | 50 | 178 | Φ44.5 | 127 | 106.5 | 216 |
SL-BW35-2 | 35 | 83.0 | 46 | 197 | Φ51 | 146 | 122 | 248 |
SL-BW55-2? 1/2 | 55 | 103.0 | 70 | 267 | Φ63 | 181 | 144.5 | 307 |
弓形卸扣(G2130)是卸扣中較為常用的一種,表面可根據要求進行浸漆、噴漆、電鍍、熱鍍。弓形卸扣規格為100T-1000T,同時還可根據您的使用要求定做。
產品型號 | 額定載荷(T) | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
SL-BX3.25-5/8 | 3.25 | 27 | 20 | 61 | Φ16 | 43 | 38 | 75 |
SL-BX4.75-3/4 | 4.75 | 32.0 | 22.00 | 71.5 | Φ19 | 51 | 46 | 89 |
SL-BX6.5-7/8 | 6.5 | 37.0 | 25.0 | 84 | Φ22.5 | 58 | 53 | 103 |
SL-BX8.5-1 | 8.5 | 43.0 | 28 | 95 | Φ22.5 | 68 | 61 | 119 |
SL-BX9.5-1/8 | 9.5 | 48.0 | 32.0 | 108 | Φ29 | 74 | 69 | 134 |
SL-BX12-1??1/4 | 12 | 50.0 | 36.0 | 119 | Φ32 | 81 | 76 | 145 |
SL-BX13.5-1??3/8 | 13.5 | 55 | 38 | 133 | Φ35 | 90 | 84 | 160 |
SL-BX17-1??1/2 | 17 | 60.5 | 42.00 | 146 | Φ38 | 97 | 92 | 173 |
SL-BX25-1??3/4 | 25 | 73.0 | 50.0 | 178 | Φ44.5 | 127 | 107 | 316 |
SL-BX35-2 | 35 | 83.0 | 56 | 197 | Φ51 | 146 | 122 | 248 |
SL-BX55-2??1/2 | 55 | 103.0 | 70.0 | 267 | Φ63 | 181 | 145 | 307 |
D型翻扣〔G210)是卸扣的萁中一種型號。它采用優質合金鋼、模鍛和自由相結合的制造方式,卸扣件全部經熱處理,確保產品的抗沖擊能力、承載能力、韌性和延伸率,大大提高了其安全性與使用壽命。
產品型號 | 額定載荷 (T) |
A(mm) | B(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
SL-DW0.5-1/4 | 0.5 | 12 | 8 | ?6.5 | 25 | 15.5 | 22 |
SL-DW0.75-5/16 | 0.75 | 13.5 | 10 | ?8 | 29.5 | 20 | 26 |
SL-DW1-3/8 | 1 | 17 | 11 | ?10 | 37 | 24 | 32 |
SL-DW1.5-7/16 | 1.5 | 19 | 13 | ?11 | 41 | 27 | 37 |
SL-DW2-1/2 | 2 | 21 | 16 | ?13 | 45 | 30 | 42 |
SL-DW3.25-5/8 | 3.25 | 27 | 20 | ?16 | 59 | 38 | 51 |
SL-DW4.75-3/4 | 4.75 | 33 | 22 | ?18.5 | 70 | 46 | 60.5 |
SL-DW6.5-7/8 | 6.5 | 37 | 25 | ?22.5 | 82 | 53 | 71.5 |
SL-DW8.5-1 | 8.5 | 43 | 28 | ?24.5 | 92 | 60.5 | 81 |
SL-DW9.5-1/8 | 9.5 | 48 | 32 | ?29 | 106 | 68.5 | 91 |
SL-DW12-1?1/4 | 12 | 50 | 36 | ?32 | 114 | 76 | 100 |
SL-DW13.5-1?3/8 | 13.5 | 55 | 38 | ?35 | 125 | 84 | 111 |
SL-DW17-1?1/2 | 17 | 60.5 | 42 | ?38 | 136.5 | 92 | 122 |
SL-DW25-1?3/4 | 25 | 73 | 50 | ?44.5 | 162 | 106.5 | 146 |
SL-DW35-2 | 35 | 83 | 56 | ?51 | 185 | 122 | 171.5 |
SL-DW55-2?1/2 | 55 | 103 | 70 | ?66.5 | 229 | 144.5 | 203 |
D型卸扣(G2150)強度等級80級,采用優質合金鋼、模鍛和自由鍛相結合的制造方式,卸扣的使用不得超過規定的安全負荷。廣泛適用于電力、冶金、石油、機械、鐵路、化工、港口、礦山、建筑等各行各業。
產品型號 | 額定載荷(T) | A(mm) | B(mm) | D(mm) | E(mm) | F(mm) | G(mm) | P(mm) |
SL-DX3.25-5/8 | 3.25 | 27 | 20 | Φ16 | 59 | 38 | 51 | 90 |
SL-DX4.75-3/4 | 4.75 | 33 | 22 | Φ18.5 | 70 | 46 | 60.5 | 100 |
SL-DX6.5-7/8 | 6.5 | 37 | 25 | Φ22.5 | 82 | 53 | 71.5 | 119 |
SL-DX8.5-1 | 8.5 | 43 | 28 | Φ24.5 | 92 | 61 | 81 | 130 |
SL-DX9.25-1/8 | 9.5 | 48 | 32 | Φ29 | 106 | 69 | 91 | 149 |
SL-DX12-1??1/4 | 12 | 50 | 36 | Φ32 | 114 | 76 | 100 | 458 |
SL-DX13.5-1??3/8 | 13.5 | 55 | 38 | Φ35 | 125 | 84 | 111 | 172 |
SL-DX17-1??1/2 | 17 | 60.5 | 42 | Φ38 | 136.5 | 92 | 122 | 192 |
SL-DX25-1??3/4 | 25 | 73 | 50 | Φ44.5 | 162 | 106.5 | 146 | 226 |
SL-DX35-2 | 35 | 83 | 56 | Φ51 | 185 | 122 | 171.5 | 260 |
SL-DX55-2??1/2 | 55 | 103 | 70 | Φ66.5 | 229 | 144.5 | 203 | 316 |
吊鉤 吊環
采用精密模鍛,經熱處理和表面處理工藝加工而成。
產品用途:在起重吊裝、捆綁、拖拽、固定等作業中,作為索具之間或者索具和被吊物之間的連接件使用。
產品規格、種類齊全,額載范圍從 0.5t – 600t,可滿足于不同場合的吊裝作業。
]]>
80級高強度吊裝鏈條,破斷強度≥800MPA
?
??????表中提供的鏈條參數符合JB/T8108.1- 1999起重用標準短環鏈條,鏈條采用合金剛制作,并經過熱處理調質。破斷時的延伸》17%
規格 dxp mm |
寬度 | 單位長度重量kg/m | 工作載荷 t |
實驗負荷 Kn |
zui小破斷負荷 Kn |
|
最小內寬 | 最大外寬 | |||||
6×8 | 7.5 | 21 | 0.79 | 1.1 | 27 | 45.2 |
7×21 | 9 | 24.5 | 1.07 | 1.5 | 37 | 61.6 |
8×24 | 10 | 28 | 1.38 | 2 | 48 | 80.4 |
10×30 | 12.5 | 35 | 2.2 | 3.2 | 76 | 125 |
11×43 | 12.6 | 36.5 | 2.33 | 3.8 | 92 | 154 |
12×36 | 15 | 42 | 3.1 | 4.6 | 109 | 181 |
12.5×38 | 15.5 | 42.2 | 3.3 | 4.9 | 117 | 196 |
13×39 | 16.3 | 46 | 3.8 | 5 | 128 | 214 |
