產品特點:
外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快,可連續使用,效率達40%。整體密閉式結構,可使用在化工廠.電鍍廠等地方.
磅磁剎車:最新設計的磁力產生器,其特性為產磁。可在電源切斷的同時間剎車,保證吊重時剎車絕對確保安全.極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全。
鏈條:采用進口FEC80超級加熱處理合金鋼鏈條。在雨水海水化學品及其他惡劣狀況下使用安全無慮。吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。
變壓器: 24V/36V變壓裝置。操作時,萬-漏電,可防止意外事故發生,下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。
逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。按鈕開關:使用防水按鈕開關,輕便耐用。

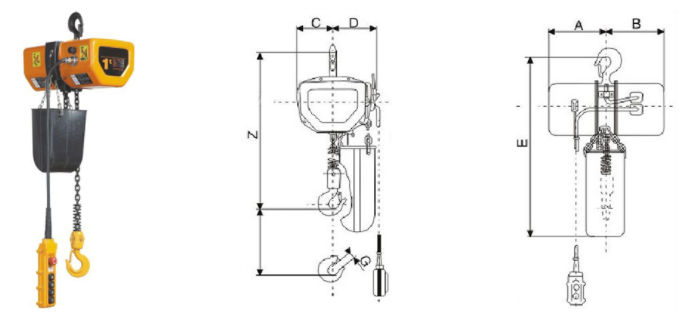

掛鉤式環鏈電動葫蘆(0.25T-5T) 尺寸參考: | ? | |||||
型號 | H | A | B | D | E | ? |
HSYD0.5-01S/D | 530 | 460(545) | 230(260) | 288 | 178 | ? |
HSYD01-01S/D | 650 | 520(582) | 260(280) | 300 | 176 | ? |
HSYD1.5-01S/D | 800 | 615(670) | 295(315) | 430 | 265 | ? |
HSYD02-01S/D | 800 | 615(670) | 295(315) | 430 | 265 | ? |
HSYD02-02S/D | 835 | 520(582) | 260(280) | 300 | 236 | ? |
HSYD2.5-01S/D | 845 | 615(670) | 295(315) | 430 | 265 | ? |
HSYD03-01S/D | 845 | 615(670) | 295(315) | 430 | 265 | ? |
HSYD03-02S/D | 950 | 615(670) | 295(315) | 430 | 320 | ? |
HSYD03-03S/D | 950 | 520(582) | 260(280) | 350 | 205 | ? |
HSYD05-02S/D | 1030 | 615(670) | 295(315) | 430 | 325 | ? |
運行式環鏈電動葫蘆(0.25T-5T) 尺寸參考: | ||||||
型號 | H | A | B | E | R | T |
HSYD0.5-01S/D | 635 | 460(545) | 230(260) | 111 | 235 | 145 |
HSYD01-01S/D | 650 | 520(582) | 260(280) | 111 | 235 | 145 |
HSYD1.5-01S/D | 770 | 615(670) | 295(315) | 127 | 235 | 145 |
HSYD02-01S/D | 770 | 615(670) | 295(315) | 127 | 235 | 145 |
HSYD02-02S/D | 815 | 520(582) | 260(280) | 127 | 235 | 145 |
HSYD2.5-01S/D | 830 | 615(670) | 295(315) | 140 | 235 | 145 |
HSYD03-01S/D | 830 | 615(670) | 295(315) | 140 | 235 | 145 |
HSYD03-02S/D | 930 | 615(670) | 295(315) | 140 | 235 | 145 |
HSYD03-03S/D | 940 | 520(582) | 260(280) | 140 | 235 | 145 |
HSYD05-02S/D | 1015 | 615(670) | 295(315) | 156 | 235 | 145 |
掛板式環鏈電動葫蘆(7.5T-50T) 尺寸參考: | ||||||||
型號 | HSY單速/雙速 | |||||||
7.5-50T | 7.5-3 | 10-4 | 15-6 | 20-8 | 25-10 | 30-12 | 35-16 | 50-20 |
額定載荷 | 7.5 | 10 | 15 | 20 | 25 | 30 | 35 | 50 |
起升速度(m/min) | 1.9 | 2.8 | 1.9 | 1.4 | 1.1 | 0.9 | 0.7 | 0.54 |
電機功率(Kw) | 3.0 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 |
轉速(r/min)???????????????????????????????? 1440 | ||||||||
電機絕緣等級???????????????????????????????? F級 | ||||||||
工作電壓??????????????????????????????? 3-Phase 380V 50Hz | ||||||||
控制電壓????????????????????????????????? 24V/36V/48V | ||||||||
鏈條回?cái)?shù) | 3 | 4 | 6 | 8 | 10 | 12 | 16 | 20 |
鏈條規格 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 |
凈重 | * | * | * | * | * | * | * | * |
I Beam(mm)工字鋼底面寬度 | 150-220 |
? ? ? 外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快,可連續使用,效率達40%。整體密閉式結構,可使用在化工廠.電鍍廠等地方.
?
??????磅磁剎車:最新設計的磁力產生器,其特性為產磁??稍陔娫辞袛嗟耐瑫r(shí)間剎車,保證吊重時剎車絕對確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全。
?
??????鏈條:采用進口FEC80超級加熱處理合金鋼鏈條,在雨水海水化學品及其他惡劣狀況下使用安全無慮,吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360度旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。
?
??????變壓器: 24V/36V變壓裝置。操作時,萬-漏電,可防止意外事故發生.下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。
?
??????逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。按鈕開關:使用防水按鈕開關,輕便耐用。
掛板式環鏈電動葫蘆(7.5T-50T)?尺寸參考: | ||||||||
型號 | H | A | B | D | E | |||
HSY7.5-3 | 1200 | 620 | 310 | 500 | 320 | |||
HSY10-4 | 1400 | 630 | 315 | 890 | 590 | |||
HSY15-6 | 1360 | 630 | 315 | 1030 | 590 | |||
HSY20-8 | 1300 | 630 | 315 | 1200 | * | |||
HSY25-10 | 1700 | 630 | 315 | 1450 | * | |||
HSY30-12 | 1640 | 860 | 430 | 1380 | * | |||
HSY35-16 | 1790 | 860 | 430 | 1600 | * | |||
HSY50-20 | 2000 | 740 | 430 | 1815 | * |
掛板式環鏈電動葫蘆(7.5T-50T)?尺寸參考: | ||||||||
型號 | HSY單速/雙速 | |||||||
7.5-50T | 7.5-3 | 10-4 | 15-6 | 20-8 | 25-10 | 30-12 | 35-16 | 50-20 |
額定載荷 | 7.5 | 10 | 15 | 20 | 25 | 30 | 35 | 50 |
起升速度(m/min) | 1.9 | 2.8 | 1.9 | 1.4 | 1.1 | 0.9 | 0.7 | 0.54 |
電機功率(Kw) | 3.0 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 |
轉速(r/min)?????????????????????????????????1440 | ||||||||
電機絕緣等級?????????????????????????????????F級 | ||||||||
工作電壓????????????????????????????????3-Phase?380V?50Hz | ||||||||
控制電壓??????????????????????????????????24V/36V/48V | ||||||||
鏈條回?cái)?shù) | 3 | 4 | 6 | 8 | 10 | 12 | 16 | 20 |
鏈條規格 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 |
凈重 | * | * | * | * | * | * | * | * |
I?Beam(mm)工字鋼底面寬度 | 150-220 |
潔凈電動葫蘆綜合了工藝、建筑、裝飾、設備自動化等多方面的技術,主要是為了滿足電子、制藥、生物工程、醫療、實驗室等領域?qū)ιa(chǎn)環境和質量的苛刻要求。
外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快,可連續使用,效率達40%。整體密閉式結構,可使用在化工廠.電鍍廠等地方.
磅磁剎車:最新設計的磁力產生器,其特性為產磁??稍陔娫辞袛嗟耐瑫r(shí)間剎車,保證吊重時剎車絕對確保安全.極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全。
?
鏈條:采用進口FEC80超級加熱處理合金鋼鏈條。在雨水海水化學品及其他惡劣狀況下使用安全無慮。吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。
?
變壓器: 24V/36V變壓裝置。操作時,萬-漏電,可防止意外事故發生,下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。
?
逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。按鈕開關:使用防水按鈕開關,輕便耐用。?
掛鉤式環鏈電動葫蘆(0.25T-5T)?尺寸參考: | |||||
型號 | H | A | B | D | E |
HSY0.5-01S/D | 530 | 460(545) | 230(260) | 288 | 178 |
HSY01-01S/D | 650 | 520(582) | 260(280) | 300 | 176 |
HSY1.5-01S/D | 800 | 615(670) | 295(315) | 430 | 265 |
HSY02-01S/D | 800 | 615(670) | 295(315) | 430 | 265 |
HSY02-02S/D | 835 | 520(582) | 260(280) | 300 | 236 |
HSY2.5-01S/D | 845 | 615(670) | 295(315) | 430 | 265 |
HSY03-01S/D | 845 | 615(670) | 295(315) | 430 | 265 |
HSY03-02S/D | 950 | 615(670) | 295(315) | 430 | 320 |
HSY03-03S/D | 950 | 520(582) | 260(280) | 350 | 205 |
HSY05-02S/D | 1030 | 615(670) | 295(315) | 430 | 325 |
運行式環鏈電動葫蘆(0.25T-5T)?尺寸參考: | ||||||
型號 | H | A | B | E | R | T |
HSY0.5-01S/D | 635 | 460(545) | 230(260) | 111 | 235 | 145 |
HSY01-01S/D | 650 | 520(582) | 260(280) | 111 | 235 | 145 |
HSY1.5-01S/D | 770 | 615(670) | 295(315) | 127 | 235 | 145 |
HSY02-01S/D | 770 | 615(670) | 295(315) | 127 | 235 | 145 |
HSY02-02S/D | 815 | 520(582) | 260(280) | 127 | 235 | 145 |
HSY2.5-01S/D | 830 | 615(670) | 295(315) | 140 | 235 | 145 |
HSY03-01S/D | 830 | 615(670) | 295(315) | 140 | 235 | 145 |
HSY03-02S/D | 930 | 615(670) | 295(315) | 140 | 235 | 145 |
HSY03-03S/D | 940 | 520(582) | 260(280) | 140 | 235 | 145 |
HSY05-02S/D | 1015 | 615(670) | 295(315) | 156 | 235 | 145 |
掛板式環鏈電動葫蘆(7.5T-50T)?尺寸參考: | ||||||||
型號 | HSY單速/雙速 | |||||||
7.5-50T | 7.5-3 | 10-4 | 15-6 | 20-8 | 25-10 | 30-12 | 35-16 | 50-20 |
額定載荷 | 7.5 | 10 | 15 | 20 | 25 | 30 | 35 | 50 |
起升速度(m/min) | 1.9 | 2.8 | 1.9 | 1.4 | 1.1 | 0.9 | 0.7 | 0.54 |
電機功率(Kw) | 3.0 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 |
轉速(r/min)?????????????????????????????????1440 | ||||||||
電機絕緣等級?????????????????????????????????F級 | ||||||||
工作電壓????????????????????????????????3-Phase?380V?50Hz | ||||||||
控制電壓??????????????????????????????????24V/36V/48V | ||||||||
鏈條回?cái)?shù) | 3 | 4 | 6 | 8 | 10 | 12 | 16 | 20 |
鏈條規格 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 | ?11.2 |
凈重 | * | * | * | * | * | * | * | * |
I?Beam(mm)工字鋼底面寬度 | 150-220 |
? ? ? 外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快,可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方。
?
? ? ? 電磁剎車:最新設計的磁力產生器,其特性為產磁??稍陔娫辞袛嗟耐瑫r(shí)間剎車,保證吊重時剎車絕對確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全。
?
??????鏈條:采用進口FEC80超級加熱處理合金鋼鏈條。在雨水海水、化學品及其他惡劣狀況下使用安全無慮。吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360°旋轉,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。
?
??????變壓器: 24V/36V變壓裝置。操作時,萬-漏電,可防止意外事故發生,下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。
?
??????逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。按鈕開關:使用防水按鈕開關.輕便耐用。
掛鉤式環鏈電動葫蘆0.25T-5T尺寸參數 | |||||||
型號 | H | A | B | D | E | K | L |
SKDHL0.25-01M | 354 | 475 | 260 | 290 | 190 | 20 | 28 |
SKDHL0.5-01M | 380 | 510 | 265 | 305 | 200 | 20 | 28 |
SKDHL01-01M | 410 | 620 | 326 | 295 | 175 | 24 | 34 |
SKDHL01.5-01M | 615 | 745 | 410 | 370 | 230 | 30 | 40 |
SKDHL02-01M | 615 | 745 | 410 | 420 | 280 | 30 | 40 |
SKDHL02-02M | 610 | 620 | 326 | 295 | 210 | 30 | 40 |
SKDHL02.5-01M | 615 | 745 | 410 | 420 | 280 | 35 | 48 |
SKDHL03-01M | 615 | 745 | 410 | 420 | 280 | 35 | 48 |
SKDHL03-02M | 8200 | 745 | 410 | 425 | 345 | 35 | 48 |
SKDHL03-03M | 845 | 745 | 410 | 420 | 345 | 44 | 48 |
運行式環鏈電動葫蘆0.25T-5T尺寸參數 | |||||||||
型號 | H | A | B | C | D | E | L | R | T |
SKDHL0.25-01M | 380 | 475 | 260 | 355 | 95 | 111 | 28 | 200 | 156 |
SKDHL0.5-01M | 400 | 510 | 265 | 355 | 95 | 111 | 28 | 200 | 156 |
SKDHL01-01M | 430 | 620 | 326 | 330 | 95 | 111 | 34 | 200 | 156 |
SKDHL01.5-01M | 640 | 745 | 410 | 450 | 110 | 127 | 40 | 200 | 156 |
SKDHL02-01M | 640 | 745 | 410 | 450 | 110 | 127 | 40 | 200 | 156 |
SKDHL02-02M | 700 | 620 | 326 | 370 | 110 | 127 | 40 | 200 | 156 |
SKDHL02.5-01M | 650 | 745 | 410 | 450 | 125 | 140 | 48 | 246 | 156 |
SKDHL03-01M | 650 | 745 | 410 | 450 | 125 | 140 | 48 | 246 | 156 |
SKDHL03-02M | 790 | 745 | 410 | 515 | 125 | 140 | 48 | 246 | 156 |
SKDHL03-03M | 865 | 745 | 410 | 545 | 140 | 156 | 48 | 246 | 156 |
外殼:鋁合金外殼,堅實而質輕。有特色散熱片,散熱快,可連續使用,效率達40%。整體密閉式結構,可使用在化工廠、電鍍廠等地方。
?
??????磅磁剎車:新設計的磁力產生器,其特性為產磁??稍陔娫辞袛嗟耐瑫r(shí)間剎車,保證吊重時剎車絕對確保安全。極限開關:吊上吊下都有極限開關裝置,使自動停止.防止鏈條超出,確保安全。
?
??????鏈條:采用進口FEC80超級加熱處理合金鋼鏈條,在雨水海水化學品及其他惡劣狀況下使用安全無慮。吊鉤:經熱鍛造,強度絕佳,不易斷裂。下吊鉤可360°旋轉 ,附安全舌片,確保操作安全。支撐架:吊重支撐架由兩片鋼板組合,非常堅固。
?
??????變壓器: 24V/36V變壓裝置。操作時,萬-漏電,可防止意外事故發生,下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。
?
??????逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。
??????按鈕開關:使用防水按鈕開關,輕便耐用。
運行式環鏈電動葫蘆(7.5T-50T)尺寸參數: | ||||||||
型號 | H | A | B | C | D | E | R | T |
SKD7.5-3 | 1015 | 745 | 410 | 610 | 140 | 156 | 246 | 156 |
SKD10-4 | 1050 | 800 | 400 | 915 | 175 | 191 | 246 | 156 |
SKD15-6 | 1200 | 800 | 400 | 1000 | 140 | 156 | 246 | 156 |
SKD20-8 | 1320 | 800 | 400 | 1280 | 175 | 191 | 246 | 156 |
SKD25-10 | 1320 | 800 | 400 | 1280 | 175 | 191 | 246 | 156 |
運行式環鏈電動葫蘆(30T-50T)尺寸參數: | ||||||
型號 | H | A | D | E | U | J |
SKD30-12 | 1720 | 870 | 1400 | 280 | 500 | 70 |
SKD40-16 | 1810 | 870 | 1600 | 280 | 600 | 80 |
SKD50-20 | 1970 | 870 | 1815 | 280 | 760 | 96 |
運行式環鏈電動葫蘆(7.5T-50T)技術參數: | ||||||||
型號 | SK單速/雙速 | |||||||
7.5-50T | 7.5-3 | 10-4 | 15-6 | 20-8 | 25-10 | 30-12 | 40-16 | 50-20 |
額定載荷 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 |
起升速度(m/min) | 2.2 | 3.3 | 2.2 | 1.65 | 1.3 | 1.1 | 0.83 | 0.66 |
電機功率(KW) | 3.0 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 | 3.0×2 |
轉速(r/min) | 1400 | 1440 | 1440 | 1440 | 1440 | 1400 | 1400 | 1400 |
電機絕緣等級 | F級 | |||||||
工作電壓 | 3-PHASE 380v 50HZ | |||||||
控制電壓 | 24v/36v/48v | |||||||
鏈條回?cái)?shù) | 3 | 4 | 6 | 8 | 10 | 12 | 16 | 20 |
鏈條規格 | Φ11.2 | Φ11.2 | Φ11.2 | Φ11.2 | Φ11.2 | Φ11.2 | Φ11.2 | Φ11.2 |
? ? ? HSY低凈空環鏈電動葫蘆是超低型環鏈電動葫蘆,主要用于作業空間狹窄有限的場合,此規格有單鏈和雙鏈兩種。低凈空電動葫蘆在縮短機體與橫梁軌道間距離上具有獨特的結構。
?
??????低凈空環鏈電動葫蘆應用場合:
?
??????低凈空環鏈電動葫蘆適用于廠房高度較低又對提升高度有嚴格要求的工作場所使用,尤其適用于臨時搭建的廠房內或者在其內需要擴大有效起升空間的場所。低凈空環鏈電動葫蘆由2個跑車以及一個電動主機組合而成。
?
??????低凈空環鏈電動葫蘆是針對于低矮廠房專門設計的提升工具,相對于普通的電動葫蘆來說,它擁有超低的凈空尺寸,上下吊鉤的距離要比普通的電動葫蘆低,且吊鉤可升至軌道下方,縮短了機體與橫梁軌道之間的距離,極大地提高起升高度,因此它適合用于低矮廠房等對起升高度有嚴格要求的工作場合使用。
型號 | 起重量T | 起升速度m/min | 起升電機 | 執行電機 | |||||||||
起升電機功率kw | 轉速r/min | 相數 | 電壓 | 頻率Hz/s | 執行電機功率KW | 轉速r/min | 相數 | 電壓V | 頻率 | 工字鋼范圍mm | |||
01-01L | 1 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50 | 0.4 | ### | 3 | 220-440 | 50 | 58-158 |
1.5-01L | 1.5 | 8.8 | 3 | 82-178 | |||||||||
02-01L | 2 | 6.6 | 3 | 82-178 | |||||||||
02-02L | 2 | 3.4 | 1.5 | 82-178 | |||||||||
2.5-01L | 2.5 | 5.6 | 3 | 0.8 | ### | 100-178 | |||||||
03-01L | 3 | 5.6 | 3 | 100-178 | |||||||||
03-02L | 3 | 4.4 | 3 | 100-178 | |||||||||
05-02L | 5 | 2.8 | 3 | 100-178 |
型號 | 起重量T | 單位mm | |||||||||||||
H | A | B | K | L | M | N | I | J | P | Q | R | T | 鏈條 | ||
01-01L | 1 | 480 | 520 | 260 | Φ42 | 32 | 56 | 24 | Φ31 | Φ31 | 630 | 445 | 142 | 231 | Φ7.1 |
1.5-01L | 1.5 | 570 | 615 | 295 | Φ49 | 40 | 66 | 30 | Φ36 | Φ36 | 720 | 505 | Φ10.0 | ||
02-01L | 2 | 570 | 615 | 295 | 40 | 66 | 30 | Φ36 | Φ36 | 720 | 505 | Φ10.0 | |||
02-01L | 2 | 535 | 520 | 260 | 40 | 56 | 30 | Φ36 | Φ36 | 665 | 444.5 | Φ7.1 | |||
2.5-01L | 2.5 | 640 | 615 | 295 | Φ59 | 48 | 73 | 35 | Φ43 | Φ43 | 775 | 526 | Φ11.2 | ||
03-01L | 3 | 640 | 615 | 295 | 48 | 73 | 35 | Φ43 | Φ43 | 775 | 526 | Φ11.2 | |||
03-02L | 3 | 685 | 615 | 295 | 48 | 66 | 35 | Φ43 | Φ43 | 750 | 503 | Φ10.5 | |||
05-02L | 5 | 740 | 615 | 295 | Φ60 | 48 | 73 | 43 | Φ43 | Φ54 | 825 | 541 | Φ11.2 |
? ? ? HSY雙鉤環鏈電動葫蘆:
?
??????主要應用于較長較大的重物吊裝,一般這樣的重物用普通的環鏈電動葫蘆較難處理吊具, 但是我們打造的這款同步雙鉤環鏈電動葫蘆帶有雙鉤、雙起重鏈可以同時上升下降。這個型號的環鏈電動葫蘆可以穩定安全的水平起升下降,運送較長較大的重物。型號: 0.25 0.25T/0.50.5T/1 1T/1.5 1.5T/2.52.5T軌道:運行式
?
??????提成速度: 7.2/6.6/5.4/2.7M/MIN
?
??????起重鏈:原裝進口日本FEC專業起重鏈
?
??????吊鉤:經熱鍛成型,強度和韌性高不易斷裂,下吊鉤可360*旋轉并附安全舌, 以確保使用安全。外殼:鋁合金外殼,堅實而質輕。有特殊散熱片,散熱快,連續整體密閉式結構。極限開關:吊上吊下都有極限開關裝置,使自動停止,防止鏈條超出,確保安全。
?
??????磅磁剎車:新設計的磁力產生器,其特性為產磁??稍陔娫辞袛嗟耐瑫r(shí)間剎車,保證吊重時剎車絕對確保安全。支撐架:吊鐘支撐架由兩片鋼板組合,非常堅固。
?
??????變壓器: 24V/36V變壓裝置。 操作時,萬-漏電,可防止意外事故發生,下雨時,可保證安全使用。電磁接觸器:高效率電磁接觸器,可高頻率使用,沒有問題。
?
??????逆相保護裝置:特殊電線裝置,當電源接線錯誤時,控制電路無法動作。
性能參數表 | ||||||||
型號規格 | H | A | B | C | D | E | R | T |
SSDH0.25t+0.25t | 665 | 530 | L+320 | 95 | 111 | 230 | 145 | 62 |
SSDH0.5t+0.5t | 675 | 600 | L+320 | 95 | 111 | 230 | 145 | 68 |
SSDH1t+1t | 800 | 705 | L+330 | 110 | 127 | 230 | 145 | 90 |
SSDH1.5t+1.5t | 840 | 705 | L+340 | 125 | 140 | 230 | 145 | 90 |
SSDH2.5t+2.5t | 1100 | 705 | L+500 | 140 | 156 | 230 | 145 | 90 |
? ? ? 風電工業專用環鏈電動葫蘆一風機環鏈電動葫蘆可以可靠的提升風機系統推護工作中所需的零部件和工具
?
??????風機葫蘆起重量可達1000公斤,起升高度可達130米,安裝在旋臂吊或移動龍門上,可以輕松方便的快速提升你所需的工具和零部件。在相同的操作條件下,風機葫蘆鏈條可以收進大鏈袋里。也可以通過導管送收納到獨立的容器中,同時,風機葫蘆配置和最低點限位裝置:可選配的小車鎖緊裝置,保證小車在任意位置牢固的停止。
風機環鎖電動防產優點:
?
??????維護方便:耐用的銅構設計簡化了零部件的維護及更換;
?
??????選擇類別范圍寬:環鏈電動葫蘆分為:單速或雙速。懸掛鉤或者帶有手動或電動的小車,還有舞臺與風機三項或單項及更多選擇??筛鶕?jù)客戶的需要滿足不同需求;
過載保護:為增加額外的安全性,這對于保護操作者、葫蘆及負載時一特殊裝置,當載重大于設置值時,過載保護啟用,葫蘆將自動停止;
?
??????鑲表面硬化:鑲硬化鏈條經過特殊處理,不影響最初的鏈條性能。鑲硬化鏈條具有卓越的性能,可以抗雨水,海水,溪水及化學物質引起的繡蝕;
先進設計:由于采用流線型,耐用鋼結構及極好的平衡設計,所以3噸M6型采用一根鏈條的設計。 尤其具有低凈空高度和高效率;
24-36伏電壓控制: 24-36伏低電壓控制保護操作者以防止受到電擊傷害;
起重量 SKL (KG) |
型號 TYPE |
起升速度 LIFTING SPEAD (M/MIN) |
工作級別 CLASSIFICATION |
起升高度 HOL (M) |
鏈條 CHAIN |
凈重 N.W |
250 | SHH2-0.25 | 15/3.5 | M5 | ≤120 | 單鏈 | 36 |
500 | SHH2-0.5 | 15/3.5 | M5 | ≤120 | 單鏈 | 36 |
1000 | SHH2-1.0 | 15/3.5 | M5 | ≤120 | 單鏈 | 36 |
1.小型輕量,安全可靠:日立款環鏈電動葫蘆自上市以來,已有20多年歷史,經驗豐富、技術水平高,深受用戶歡迎。
?
2.耐磨性特優的承載鏈:安全性方面最重要性的零部件承載鏈采用日立公司自行研制的堅韌可靠、耐磨性超凡的強力鏈條。
?
3.電磁制動器使用壽命長:支承載荷用的制動器采用日立公司開發的盤式電磁制動器,使用壽命可達100萬次以上。
?
4.采用低壓設計,以防萬一:考慮到萬-漏電事故,以手指觸控的按扭開關的操作電壓,均設計到24V低壓。
?
5.富有操作性的整體式按扭用電纜:采用緊強可靠的保護鋼絲整體式按扭用電纜,便于使用,不妨礙機器的操作。增強塑料制承載鏈?zhǔn)沾嫒萜?,?qiáng)韌耐用。
日立款電動葫蘆參數表 | |||||||||
型號 | 起重量 | 起升高度 | 鏈條規格 | 電壓 | 電機功率 | 起升速度 | 重量 | 跑車電機功率 | 適用工字鋼寬度 |
HHBD1-1 | 1t | 4m | 7.1mm | 380v | 1.1kw | 4.6m/min | 45kg | 0.4kw | 52-153mm |
HHBD2-2 | 2t | 4m | 7.1mm | 380v | 1.1kw | 2.3m/min | 55kg | 0.4kw | 82-178mm |
HHBD3-3 | 3t | 4m | 7.1mm | 380v | 1.1kw | 1.6m/min | 78kg | 0.4kw | 100-178mm |
HHBD15-5 | 5t | 4m | 7.1mm | 380v | 1.1kw | 0.9m/min | 118kg | 0.75kw | 100-178mm |
DHT型環鏈電動葫蘆可安裝在懸空工字梁,曲線導軌以及固定吊運重物,也可以安裝在懸臂吊的導軌上,為機床吊裝工件及夾具等重物。
DHT環鏈電動葫蘆優點:
一、?環鏈電動葫蘆集電動葫蘆和手拉葫蘆的優點于-身,采用盤式制動電機作動力。
二、行星減速器減速,具有結構緊湊、體積小重量輕、效率高、使用方便。
三、制動可靠、維護簡單等特點。適用于低速小行程的物料裝卸、設備安裝、礦山及工程建筑等方面。
應用范圍:
DHT型環鏈電動葫蘆是小型起重設備,廣泛使用于工礦企業、倉庫、商業、醫藥衛生及飲食服務
型號 | DH-01 | DH-02 | DH-03 | DH-05 |
起重量 | 1 | 2 | 3 | 5 |
試驗載荷 | 1.5 | 2.5 | 3.6 | 6.5 |
適用電壓 | 380 | |||
鏈條回?cái)?shù) | 1 | 2 | 2 | 2 |
鏈條直徑 | 6 | 6 | 8 | 10 |
起升高度 | 3/6 | 3/6 | 3/6 | 3/6 |
起升速度(m/min) | 2 | 1 |
