同步千斤頂設計有安全保壓裝置,內置卸壓閥防止過載,以保護千斤項以利于安全操作。并設計四組載止閥,可隨時控制千斤頂同步升與降。
若需要大噸位大行程的千斤頂,請選擇TDYG大噸位同步千斤頂。可以定做特殊的千斤頂(根據客戶的要求)
型號 | 噸位T | 行程B-Amm | 本體高度Amm | 伸展高度Bmm | 缸面積cm2油容量cm3 | 外徑mm | 重量KG | |
TRSM-50 | 5 | 6 | 33 | 39 | 6.4 | 4 | 64×52 | 1 |
TRSM-100 | 10 | 11 | 43 | 54 | 14.5 | 16 | 63×66 | 1.4 |
TRSM-200 | 20 | 11 | 52 | 63 | 28.6 | 31 | 100×84 | 3.1 |
TRSM-300 | 30 | 13 | 59 | 72 | 42 | 55 | 128×105 | 4.5 |
TRSM-500 | 50 | 16 | 67 | 83 | 62.1 | 99 | 145×128 | 6.8 |
TRSM-750 | 75 | 16 | 80 | 96 | 102.7 | 164 | 188×158 | 11.4 |
TRSM-1000 | 100 | 16 | 86 | 102 | 126.8 | 203 | 208×195% | 14.5 |
TRSM-1500 | 150 | 16 | 100 | 116 | 198.1 | 277 | 250×220 | 26.3 |
螺旋千斤頂結合了其他千斤頂?shù)墓δ芮Ы镯敊C械承載的安全性適用于要求活塞長時間伸展持續支撐負荷作業,用于提升和機械負荷支撐,便于修理。
?
螺旋千斤頂也稱之為機械式千斤頂,齒輪千斤頂,齒條千斤頂。螺旋千斤頂是定型新系列產品。它結構緊湊,體積小,重量輕,攜帶方便,廣泛適用于工廠倉庫、橋梁、碼頭、交通運輸和建筑I程等部門的起重作業。
型號 | 起重量 | 起重高度 | zui低高度 | 手柄長度 |
QL3.2T | 3.2T | 110MM | 220MM | 500MM |
QL5T | 5T | 130MM | 250MM | 600MM |
QL8T | 8T | 140MM | 260MM | 800MM |
QL10T | 10T | 150MM | 280MM | 800MM |
QL16T | 16T | 180MM | 320MM | 1000MM |
QL20T | 20T | 130MM | 325MM | 1000MM |
QL25T | 25T | 200MM | 275MM | 1000MM |
QL30T | 30T | 200MMM | 400MM | 1300MM |
QL32T | 32T | 200MM | 400MMM | 1300MM |
QL40T | 40T | 200MM | 405MM | 1300MM |
QL50T | 50T | 250MM | 452MM | 1500MM |
QL100T | 100T | 200MM | 452MM | 1500MM |
QL200T | 200T | 200MM | 472MM | 1500MM |
QL320T | 320T | 200MM | 540MM | 1500MM |
QL380T | 380T | 200MM | 600MM | 1500MM |
QF型分離式油壓千斤頂系我廠積多年經驗研制的產品,具有輸出力大、重量輕、可在任意空間位置下遠距離操作的特點,配以本廠的超高壓油泵站,可實現頂、推、拉、擠、壓等多種形式的作業,廣泛應用于交通、鐵路她鐵)橋梁、造船、建筑、廠礦等各行各業,近年來,在基礎沉降試驗以及靜力壓樁中得到了廣泛的應用
?
項目 | 起重量 | 起重高度 | zui低高度 | 接口間距 | 接口與地面距離 | 油缸外徑 | 活塞桿直徑 | 油缸內徑 | 安裝 | 螺孔 | 工作壓力 | 重量 |
型號 | T | L | L1 | L2 | L3 | D | D1 | D2 | 圓周 | 直徑 | MPa | (kg) |
QF50T-12.5b | 50 | 125 | 263 | 157 | 41 | 132 | 70 | 100 | 70 | M16 | 62.4 | 23.4 |
QF50T-16b | 50 | 160 | 298 | 192 | 41 | 132 | 70 | 100 | 70 | M16 | 62.4 | 25.4 |
QF50T-20b | 50 | 200 | 338 | 232 | 41 | 132 | 70 | 100 | 70 | M16 | 62.4 | 31.1 |
QF100T-12.5b | 100 | 125 | 291 | 159 | 54 | 172 | 100 | 140 | 110 | N20 | 63.7 | 44.6 |
QF100T-16b | 100 | 160 | 326 | 194 | 54 | 172 | 100 | 140 | 110 | M20 | 63.7 | 49.3 |
QF100T-20b | 100 | 200 | 366 | 234 | 54 | 172 | 100 | 140 | 110 | M20 | 63.7 | 54.76 |
QF200T-12.5b | 200 | 125 | 321 | 160 | 64 | 244 | 100 | 200 | 160 | M24 | 62.4 | 99 |
QF200T-16b | 200 | 160 | 356 | 195 | 64 | 244 | 150 | 200 | 160 | M24 | 62.4 | 107.6 |
QF200T-20b | 200 | 200 | 396 | 235 | 64 | 244 | 150 | 200 | 160 | M24 | 62.4 | 118.4 |
QF320T-20b | 320 | 200 | 427 | 242 | 74 | 315 | 150 | 250 | 200 | M24 | 63.9 | 213.1 |
QF500T-20b | 500 | 200 | 475 | 254 | 93 | 395 | 180 | 320 | 280 | M24 | 60.9 | 393.1 |
QF630T-20b | 630 | 200 | 536 | 266 | 115 | 450 | 250 | 360 | 300 | M24 | 60.7 | 579.9 |
QF800T-20b | 800 | 200 | 577 | 294 | 113 | 550 | 320 | 400 | 380 | M24 | 62.4 | 106.8 |
QF1000T-20b | 1000 | 200 | 620 | 300 | 110 | 600 | 360 | 450 | 450 | M24 | 61.6 | 1200 |
雙作用空心千斤頂:又叫張拉頂、穿心頂、空心柱塞頂,具有操作方便,使用壽命長的特點,廣泛運用在預應力施工,橋梁修造,公路及鐵路建設,電廠電站修造,設備提升,機械拆卸等方面。中心孔可供電線、鋼筋等穿過,中心孔徑可根據用戶需要進行加工,單向頂為單作用,彈簧回程,適用于行程較短,如要求空心頂行程較大,請選雙作用空心千斤頂。
?
RRH雙作用空心柱塞千斤頂(雙動式空心千斤頂)如要求空心頂行程較短,請選用RCH單作用空心千斤頂可以根據客戶要求定做
型號 | 承載能力T | 行程B-Amm | 本體高度Amm | 伸展高度Bmm | 外徑 mm |
中心孔距mm | 重量 kg |
RRH-307 | 30 | 178 | 330 | 508 | 114 | 33.3 | 22 |
RRH-3010 | 257 | 432 | 689 | 114 | 33.3 | 27 | |
RRH-603 | 60 | 89 | 248 | 337 | 159 | 53.8 | 28 |
RRH-606 | 165 | 324 | 489 | 159 | 53.8 | 35 | |
RRH-6010 | 257 | 438 | 695 | 159 | 53.8 | 46 | |
RRH-1001 | 100 | 38 | 165 | 203 | 213 | 79.2 | 39 |
RRH-1003 | 76 | 254 | 330 | 213 | 79.2 | 61 | |
RRH-1006 | 152 | 342 | 495 | 213 | 79.2 | 79 | |
RRH-10010 | 257 | 460 | 718 | 213 | 79.2 | 107 | |
RRH-1058 | 150 | 203 | 349 | 552 | 248 | 79.5 | 111 |
油壓千斤頂是一-體式千斤頂,也可稱為液壓千斤頂,立式油壓千斤頂是國家定型新系列產品。
油壓千斤頂結構緊湊,體積小,重量輕,攜帶方便,廣泛適用于工廠倉庫、橋梁、碼頭、交通運輸和建筑I程等部門的起重作業。
液壓千斤頂只能直立使用,其工作環境溫度為-20攝氏度到+45攝氏度,不宜在酸堿及腐蝕性氣體中使用。
型號 | 起重量 | 起重高度 | zui低高度 | 手柄長度 |
QYL2 | 2T | 90MM | 158MM | 40MM |
QYL3 | 3T | 80MM | 148MM | 50MM |
QYL5 | 5T | 100MM | 180MM | 55MM |
QYL8 | 8T | 100MM | 180MM | 55MM |
QYL10 | 10T | 125MM | 200MM | 55MM |
QYL12 | 12T | 125MM | 245MM | 80MM |
QYL16 | 16T | 160MM | 250MM | 80MM |
QYL20 | 20T | 125MM | 220MM | 60MM |
QYL32 | 32T | 145MM | 250M | – |
QYL50 | 50T | 180MM | 300MM | – |
QYL100 | 100T | 180MM | 335MM | – |
QYL2D | 2T | 80MM | 148MM | 50MM |
QYL4D | 4T | 110MM | 180MM | 50MM |
QYL6D | 6T | 125MM | 200MM | 60MM |
QYL8D | 8T | 125MM | 200MM | 60MM |
QYL10D | 10T | 125MM | 200MM | 60MM |
QYL12D | 12T | 135MM | 210MM | 60MM |
QYL16D | 16T | 140MM | 225MM | 60MM |
QYL20D | 20T | 145MM | 235MM | 60MM |
QYL32D | 32T | 150MM | 255MM | – |
QYL50D | 50T | 180MM | 285MM | – |

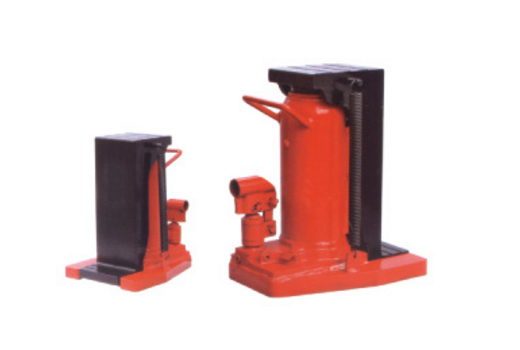

頂部負荷(T) | 爪部負荷(T) | 爪部zui低高度 | 行程 | 本體高度 | 爪長*寬 | 重量 |
(mm) | ||||||
5T | 2.5T | 16 | 117 | 228 | 69*45 | 12 |
10T | 5T | 23 | 147 | 282 | 98*53 | 25 |
20T | 10T | 28 | 152 | 310 | 123*60 | 40 |
30T | 15T | 40 | 155 | 310 | 149*60 | 53 |
50T | 25T | 45 | 155 | 370 | 190*75 | 94 |
