HSZ型系列手拉葫蘆采用對稱排列二級正齒輪傳動結構。它可與單軌行車配套使用組成起重運輸小車,用于單軌架空運輸,或用于手動單梁記重和懸臂式起重機上,是一種使用廣泛,拱帯方使的手動起重機械,可用于工業農業建筑業、礦業的機器安裝、貨物起吊、車輛裝卸等,尤其適用于露天及無電源作業。
?
HSZ型手拉葫蘆為改良的產品,機構更趨合理,體積小,重量輕,貼近市場所需,一直暢銷國內外市場,是一種使用廣泛,拱帯方使的手動起重機械,可用于可用于工業農業建筑業、礦業的機器安裝、貨物起吊、車輛裝卸等,尤其適用于露天及無電源作業。
HSZ型手拉葫聲使用規則:嚴禁用人力以外的其他動力操作。在使用前須確認機件完好無損,傳動部分及起重鏈條潤滑良好,空轉情況正常。起吊前檢查上下吊鉤是否掛牢。嚴禁重物吊在尖端等錯誤操作。起重鏈條應垂直懸掛,不得有錯扭的鏈壞,雙行鏈的下吊鉤架不得翻轉。
?
操作者應站在與手延輪同一平面內拽動手鏈條,使手鏈輪沿順時計方向放轉,即可使型物上升;反向動于條,型物即可線下降。在起吊重物時,嚴禁人員在作等如度向工作或行走,以免發生人身手故。在起過欄中,無論物上升或下降,捜動手鏈條時,用力應均勻和緩,不要用力過猛,以免手鏈條跳動或卡環。操作者如發現手拉力大于正常拉力時,應立即停止使用。
型號 | HSZ-1/2 | HSZ-1 | HSZ-1 1/2 | HSZ-2 | HSZ-3 | HSZ-5 | HSZ-10 | HSZ-20 | |
起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | |
標準起重高度(米) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | |
試驗載荷(噸) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | |
倆鉤間zui小距離(毫米) | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 1000 | |
滿載時手鏈拉力(牛頓) | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | |
起重鏈行數 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
起重鏈條圓鋼直徑(毫米) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | |

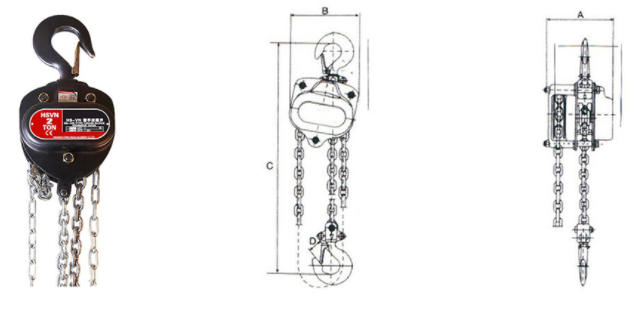

主要尺寸(毫米) | A | 120 | 142 | 178 | 142 | 178 | 210 | 358 | 580 |
B | 108 | 122 | 139 | 122 | 139 | 162 | 162 | 189 | |
C | 24 | 28 | 34 | 34 | 38 | 48 | 64 | 82 | |
D | 120 | 142 | 178 | 142 | 178 | 210 | 210 | 210 | |
凈重(公斤) | 9.5 | 10 | 16 | 14 | 24 | 36 | 68 | 155 | |
裝箱毛重(公斤) | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | |
裝箱尺寸(長x寬x高)厘米 | 28X21X17 | 30X24X18 | 34X29X20 | 33X25X19 | 38X30X20 | 45X35X24 | 62X50X28 | 70X46X75 | |
起重高度每增加1米 增加重量(公斤) |
1.7 | 1.7 | 2.3 | 2.5 | 3.7 | 5.3 | 9.7 | 19.4 |
HS-C型手拉葫蘆主要機件選用優質鋼材制造,是我公司在HSZ型手拉葫蘆的基礎上融合世界先進技術改良后的產品,更是一種手拉力小,安全系數高,外形美觀,實用性更高的手拉葫蘆。鏈條采用800MPA高強度起重鏈條,高強度足料吊鉤,高級合金材料。
HS-C型手拉葫蘆在設計與使用性能上具有以下特點:安全可靠,經久耐用,性能好、維修簡便,體積小、重量輕、攜帶方便,手扳力小效率高,結構先進、外觀美觀。
HS-C型手拉葫蘆起重量:?0.5噸?20噸。HS-C標準起升高度2.5M-3M。
手拉葫蘆鏈條為煮黑或鍍鋅,不是普通的滾光。煮黑這道工藝是增加了鏈條的強度,鍍鋅是為了美觀,防銹。手拉葫蘆還可以做成上下鉤架噴塑,表面更光滑。
手拉葫蘆使用規則:
嚴禁超載使用。嚴禁用人力以外的其他動力操作。在使用前須確認機件完好無損,傳動部分及起重鏈條潤滑良好,空轉情況正常。起吊前檢查上下吊鉤是否掛牢。嚴禁重物吊在尖端等錯誤操作。
起重鏈條應垂直懸掛,不得有錯扭的鏈環,雙行鏈的下吊鉤架不得翻轉。操作者應站在與手鏈輪同一平面內拽動手鏈條,使手鏈輪沿順時針方向旋轉,即可使重物上升;反向拽動手鏈條,中午即可緩緩下降。
在起吊重物時,嚴禁人員在重物下做任何工作或行走,以免發生人身事故。在起吊過程中,無論重物上升或下降,拽動手鏈條時,用力應均勻和緩,不要用力過猛,以免手鏈條跳動或卡環。操作者如發現手拉力大于正常拉力時,應立即停止使用。
型號 | HS-C 1/2 | HS-C 1 | HD-C1 1/2 | HS-C2 | HS-C 3 | HS-C 5 | HS-C 10 | HS-C 20 | |
起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | |
標準起重高度(米) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | |
試驗載荷(噸) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | |
兩鉤間zui小距離(毫米) | 255 | 306 | 368 | 444 | 486 | 616 | 700 | 1000 | |
滿載時手鏈拉力(牛頓) | 221 | 304 | 343 | 341 | 343 | 383 | 392 | 392 | |
起重鏈行數 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
起重鏈條圓鋼直徑(毫米) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | |
主要尺寸(毫米) | A | 125 | 147 | 183 | 147 | 183 | 215 | 360.5 | 585 |
B | 111 | 126 | 141 | 126 | 141 | 163 | 163 | 191 |
? ? ? HS-VN型手拉葫蘆應用領域:
??????主要應用于港口、電力、鋼鐵、造船、石油化工、礦山、鐵路、建筑、冶金化工、汽車制造、塑料機械、工業控制、公路、大件運輸、管道輔設、邊坡隧道、井道治理防護、海上救助、海洋工程、機場建設、橋梁、航空、航天、場館等重要行業以及基礎建設工程的機械設備。
??????HS- VN型手拉葫蘆在結構設計與使用性能上,具有五大特點:
??????1.使用安全可靠,維護簡便。
??????2.機械效率高,手鏈拉力小。
??????3.自重較輕,便于攜帶。
??????4.外形美觀,尺寸較小。
??????5.經久耐用。
HS-VN1 | HD-VN1.5 | HS-VN2 | HS-VN3 | HS-VN5 | HS-VN 10 | HS-VN 20 | HS-C30 | HS-C50 |
1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 |
2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 |
1.5 | 2.25 | 3 | 4.5 | 7.7 | 15 | 30 | 37.5 | 62.5 |
317 | 399 | 414 | 465 | 636 | 798 | 890 | 980 | 1300 |
309 | 320 | 360 | 340 | 414 | 414 | 828 | 450*2 | 450*2 |
1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 |
6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 |
140 | 161 | 161 | 161 | 215 | 360.5 | 585 | _ | _ |
158 | 187 | 187 | 210 | 163 | 163 | 191 | _ | _ |
KII型于拉葫戸型設計,外形美觀,體積小,全鋼結構到磨損、抗腐蝕條及早物符合歐洲安全標準,此外KII型手拉葫蘆使用安全可靠,整機強度優,傳動效率高,手拉輕巧,手拉鏈?zhǔn)指泻?大大減輕操作者的勞動強度??箵舨繘_擊強的齒輪箱及外罩雙重外罩隔離雨水,灰塵,安全可靠的剎車性能(機械離合器),雙重棘爪彈簧使信耐性增強,強度與操作性兼?zhèn)涞牡蹉^高精度高韌性齒輪,高機械效率獨特的軸承構造,平滑的載重鏈條導鏈機構,鏈條擋是過下降操作時的鏈條停止檔,高強力載重鏈條。
KII系列手拉葫蘆無論外売結構、吊鉤、鏈輪都采用zui佳質料,吊鏈絕不接駁,安全度極高,超越IS0國際指標,絕對帶給您信心選擇。
型號 | KII-0.5 | KII-1 | KII-1.5 | KII-2 | KII-3 | KII-5 | KII-10 | KII-30 | KII-50 |
起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 30 | 50 |
標準起重高度(米) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5 | 3 | 3 |
試驗載荷(噸) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 37.5 | 62.5 |
兩鉤間zui小距離(毫米) | 285 | 315 | 340 | 380 | 475 | 600 | 700 | 980 | 1300 |
滿載時手鏈拉力(牛頓) | 250 | 330 | 340 | 340 | 350 | 390 | 410 | ||
起重鏈行數 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 12 | 22 |
起重鏈條圓鋼直徑(毫米) | 6.1 | 7.1 | 7.1 | 8 | 7.1 | 9 | 9 | 10 | 10 |
凈重(公斤) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77 | 228 | 1085 |
裝箱重量(公斤) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85 | ||
裝箱尺寸(長X寬X高)厘米 | 30X17X32 | 30X17X32 | 30X17X32 | 28X19X23 | 30X17X32 | 40X20X34 | 62X50X26 |
VD型手拉葫蘆為改良的產品,機構更趨合理,體積小,日式雙軸承設計鏈條拉動更順暢,避免鏈條卡克等現象發生,貼近市場所需,一直暢銷國內外市場,是一種使用廣泛,攜帶方便的手動起重機械,可用于工業,農業建筑業,礦業等的機器安裝,貨物起吊,車輛卸裝等,尤其適用于露天及無電源作業
VD型雙軸承手拉葫蘆
1.?采用日本技術,罩殼高端凸字工藝
2.?低合金結構板的采用,安全可靠,經久耐用
3.?采用80級高強度起重鏈,安全系數高,使用壽命長
4.?轉動平穩,效率高,手拉力小
5.?雙棘爪、雙導輪結構,更安全可靠
產品已廣泛被核電、火電輸變電等采用
型號 | VD-1/2 | VD-1 | VD-1 1/2 | VD-2 | VD-3 | VD-5 | VD-10 | VD-20 | VD-30 | VD-50 |
起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 |
標準起重高度(米) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
試驗載荷(噸) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | 27.5 | 62.5 |
兩鉤間最小距離(毫米) | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 890 | 980 | 1300 |
滿載時手鏈拉力(牛頓) | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | 450*2 | 450*2 |
起重鏈行數 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 |
起重鏈條圓鋼直徑(毫米) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | 10 |
裝箱重量(公斤) | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | ||
裝箱尺寸(長X寬X高)厘米 | 28X21X17 | 30X24X18 | 34X29X20 | 33X25X19 | 38X30X20 | 45X35X24 | 62X50X28 | 70X46X75 | ||
起重高度每增加1米 增加的重量(公斤) |
1.6 | 1.6 | 1.9 | 2.2 | 3 | 4.6 | 9.6 | 19.4 | 28.3 | 50 |
不銹鋼手拉葫蘆具有安全可靠、維護簡便、機械效率高、手鏈拉力小、自重較輕便于攜帶、外形美觀尺寸較小、經久耐用的特點,不銹鋼手拉葫蘆適用于工廠、礦山、建筑工地、碼頭、船塢、倉庫等用作安裝機器、起吊貨物,尤其對于露天和無電源作業,更顯示出優越性。
不銹鋼手拉葫蘆是使用304材質制作而成的,因為其材質的特殊性,使得它具有一些特殊的作用,?比如很好的防銹能力、耐高溫能力、抗腐蝕能力等性能。不銹鋼手拉葫蘆可用于工廠、礦山、農業、電力、建筑的生產施工,碼頭、船塢等場所的機器安裝、貨物起吊、車輛裝卸等工作,尤其適用于食品加工、化工等場所,應用最為廣泛。另外,我們可以滿足用戶的定制需求,這樣手拉葫蘆的整體情況更符合用戶的需求,方便用戶工作使用.
不銹鋼手拉葫蘆優勢:
1、整機不銹鋼材質制作,經過高溫淬火供應鍛造;
2、耐腐蝕、耐磨損、耐高溫、耐低溫;
3、清潔程度高;
型號 | HSZ-0.5A | HSZ-1A | HSZ-1.5A | HSZ-2A | HSZ-3A | HSZ-5A | HSZ-7.5A | HSZ-10A | HSZ-15A | HSZ-20A | HSZ-30A | HSZ-50A | |
起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 30 | 50 | |
標準起重高度(米) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
試驗載荷(噸) | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 62.5 | 94 | 125 | 187.5 | 250 | 375 | 625 | |
滿載時手鏈拉力(牛頓) | 231 | 309 | 320 | 320 | 360 | 414 | 420 | 420 | 430 | 420*2 | 450*2 | 450*2 | |
起重鏈行數 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 4 | 6 | 8 | 12 | 22 | |
起重鏈條圓鋼直徑(毫米) | 5 | 6 | 7.1 | 8 | 7.1 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
主要尺寸(毫米) | A | 115 | 143 | 148 | 152 | 148 | 181 | 181 | 181 | 181 | 192 | 330 | 410 |
B | 136 | 156 | 182 | 198 | 182 | 266 | 365 | 365 | 485 | 630 | 670 | 965 | |
C | 270 | 317 | 399 | 414 | 465 | 636 | 798 | 798 | 920 | 890 | 1000 | 1950 | |
D | 25 | 27 | 34 | 36 | 38 | 48 | 57 | 57 | 84 | 84 | 84 | 130 | |
凈重(公斤) | 8 | 11 | 17 | 18 | 22 | 45 | 52 | 70 | 125 | 162 | 228 | 1085 | |
起重量每增加1米 增加重量(公斤) |
1.5 | 1.8 | 2.1 | 2.3 | 4.2 | 5.6 | 7.3 | 9.8 | 14.2 | 19.6 | 28.3 | 50 |
? ? ? 防爆手拉葫蘆以鋁青銅、鈹青銅作為毛坯,防爆手拉葫蘆外殼采用H62銅合金材料,其轉動齒輪經過高溫?zé)崽幚韽亩_到齒輪據有很高的耐磨性。在作業中產品相互摩擦撞擊不會產生機械火花,在易燃易爆場所不引爆氣體,有效防止火災事故。
??????防爆手拉葫蘆工作原理:
??????通過曳動手鏈鏈條、手鏈輪開始轉動,摩擦片棘輪、制動器座(被壓成一 -體) 共同旋轉,五齒長軸便轉動片齒輪、四齒短軸和花鍵孔齒輪。從而,裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條,平穩地提升重物。
??????防爆手拉葫蘆是一-種使用簡易、攜帶方便的手動起重機械,拉力小自重較輕,便于攜帶、外形美觀,尺寸較小、經久耐用。
??????防爆手拉葫蘆可與防爆手動單軌小車配套使用組成手動起重運輸小車,防爆手拉葫蘆可廣泛應用于石油、石化、油站、油庫、采氣、化工、軍工、電力、礦山、電子、鐵路、等潛在火患和爆炸的危險環境中,在作業中產品相互摩擦撞擊壞會產生機械火花,有效防止火災事故,確保國家財產和人身安全。也是機械制造和機械維修必不可少的專用工具。
型號 | HBSQ-1/2 | HBSQ-1 | HBSQ-1 1/2 | HBSQ-2 | HBSQ-3 | HBSQ-5 | HBSQ-10 | HBSQ-20 | |
起重量(噸) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | |
標準起重高度(米) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | |
試驗載荷(噸) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | |
倆鉤間zui小距離(毫米) | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 1000 | |
滿載時手鏈拉力(牛頓) | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | |
起重鏈行數 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 8 | |
起重鏈條圓鋼直徑(毫米) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | |
主要尺寸(毫米) | A | 120 | 142 | 178 | 142 | 178 | 210 | 358 | 580 |
B | 108 | 122 | 139 | 122 | 139 | 162 | 162 | 189 | |
C | 24 | 28 | 34 | 34 | 38 | 48 | 64 | 82 | |
D | 120 | 142 | 178 | 142 | 178 | 210 | 210 | 210 | |
凈重(公斤) | 9.5 | 10 | 16 | 14 | 24 | 36 | 68 | 155 | |
裝箱毛重(公斤) | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | |
裝箱尺寸(長x寬x高)厘米 | 28X21X17 | 30X24X18 | 34X29X20 | 33X25X19 | 38X30X20 | 45X35X24 | 62X50X28 | 70X46X75 | |
起重高度每增加1米 增加重量(公斤) |
1.7 | 1.7 | 2.3 | 2.5 | 3.7 | 5.3 | 9.7 | 19.4 ? |
HBSQ-C型防爆手拉葫蘆以鋁青銅、鈹青銅作為毛坯,HBSQ-C型防爆手拉葫蘆外殼采用H62銅合金材料,受力摩擦部位包括構成手拉葫蘆的起重輪、手鏈輪、墻板、掛鉤、齒輪、齒輪軸采用鋁青銅、鈹青銅合金材料。其轉動齒輪經過高溫?zé)崽幚韽亩_到齒輪據有很高的耐磨性。在作業中產品相互摩擦撞擊不會產生機械火花,在易燃易爆場所不引爆氣體,有效防止火災事故。
防爆手拉葫蘆是一-種使用簡易、攜帶方便的手動起重機械,拉力小自重較輕,便于攜帶、外形美觀,尺寸較小、經久耐用。
HBSQ-C型防爆手拉葫蘆除可單獨使用外,還可同電動葫蘆、鏈動或電動小車裝配在一起,懸掛在建筑物的頂棚或起重機的梁上使用,也可配合單軌小車,實現左右行走提升重物的功能,防爆手拉葫蘆的安裝,拆卸都十分方便,安全,快捷。
型號 | HBSQ-C0.5 | HBSQ-C1 | HBSQ-C2 | HBSQ-C3 | HBSQ-C5 | HBSQ-C10 | HBSQ-C20 | |
額定載荷 | 0.5 | 1 | 2 | 3 | 5 | 10 | 20 | |
起重高度 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | |
試驗載荷 | 0.75 | 1.5 | 3 | 4.5 | 7.5 | 12.5 | 25 | |
鏈條行數 | 2 | 2 | 2 | 2 | 2 | 4 | 8 | |
尺寸 | A | 150 | 150 | 180 | 225 | 231 | 355 | 655 |
B | 135 | 135 | 150 | 175 | 175 | 175 | 175 | |
Hmin | 280 | 454 | 496 | 626 | 640 | 710 | 1010 | |
凈重 | 13 | 16 | 26 | 36 | 40 | 86 | 185 |
? ? ? 舞臺手拉葫蘆機構更趨合理,體積小,重量輕,是一種使用廣泛,攜帶方便的手動起重機械。提升舞臺吊燈組用的手拉葫蘆,可用于工業、農業建筑業、舞臺巡回演出、礦業等的機器安裝、貨物起吊、車輛裝卸等,尤其適用于露天及無電源作業。
?
??????舞臺手拉葫蘆額定負載從500公斤到2000公斤,黑色機體,適用于娛樂行業使用。整機操作簡便,效率高,手拉力小鍍鋅鏈條,有效防止生銹,設計簡潔,凈空低和較輕的鋼結構,能夠輕松操作,甚至在下載的空間也運用自如,手輪罩中的導向槽能夠最小程度防止卡鏈和滑鏈,上 下鍛造吊鉤配有安全鎖片能預防貨物滑落,360度旋轉的吊鉤方便使用。
?
??????舞臺手拉葫蘆優點:
?
??????1、所有的部件均采用高品質材質制造,并采用附加的鍍層及噴漆工藝增加防腐能力。
?
??????2、堅固的全金 屬外殼即使在惡劣的條件下也可以有效地保護內部機構不受損傷。
?
??????3、導鏈機構及齒輪傳動機構都由具有外殼保護裝置, 可以保護這些關鍵部件,適應不同的操作環境。
?
??????4、起重鏈輪采用加硬的材料制造并經過精加工處理, 保證鏈條平滑及準確的動作。
?
??????5、極低的凈空尺寸 可以最大限度的利用空間,增加有效提升距離。
?
??????6、表面鍍鋅 合金鋼起重鏈條,與葫蘆機體的完美配合可以保證運行平穩及準確的運行。
?
??????7、上下吊鉤的材質采用抗老化, 高韌度合金鋼,在萬- -發 生超載使用時首先發生變形而不會突然斷裂,保證了使用者安全。
?
型號 | CH | |||||||
載重量(KG) | 250 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 |
標準起重高度(M) | 3 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 |
鏈條行數 | 1 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 |
起重鏈直徑(MM) | 4*12 | 5*15 | 6*18 | 7*21 | 8*24 | 10*30 | 7*21 | 10*30 |
滿載時手鏈拉力(N) | 235 | 240 | 250 | 265 | 335 | 372 | 290 | 365 |
凈重(KG) | 6.2 | 11 | 12.5 | 17.8 | 19.5 | 21 | 29 | 41.3 |
HSH型手扳葫蘆系列主要有(0.75T-6T)0.75T、3T、 6T等噸位。它具有設計合理結構先進,機體強度高使用安全可靠維護方便。廣泛地應用于電力、礦山、造船、建筑、運輸、郵電等部門的設備安裝、物品起吊、機件牽引、散件捆綁、線路拉緊及焊接對位等場合,尤其在狹小的工作場所、野外高空作業和各種不同角度的牽拉更顯其優越性。
?
HSH型手扳葫蘆是通過人力扳動手柄作業的,能夠完成重物吊運以及設備安裝等工作,除了可以單獨使用外,還能夠配合單軌小車等其它的起重產品使用。該手扳葫蘆不但結構設計合理,產品性能強度高,而且在使用上有安全可靠,易維護以及耐用性強等優勢。
?
HSH環鏈?zhǔn)职夂J優點:
?
具有獨特的彈性離合技術,大大的提高了產品在高度上的使用要求,可以在任意的高度上吊運重物。手拉裝置靈敏度更高,可以輕松的扳動手柄完成作業。吊鉤采用鍛打的方式制造,尤其是吊鉤的尖端位置,具有非常強的韌性,即使受到猛烈的撞擊,也只是緩慢彎曲而已。1.安全可靠,經久耐用。2.性能好,維修簡便。
?
3.體積小,重量輕,攜帶方便。4.手扳力小,效率高。5.結構先進,外形美觀。
型號 | HSH-E0.25T | HSH-E0.5T | HSH-E0.75T | HSH-E1.5T | HSH-E3T | HSH-E6T | HSH-E9T | |
起重量kg | 250 | 500 | 750 | 1500 | 3000 | 6000 | 9000 | |
起升高度m | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
試驗載荷kg | 315 | 750 | 1125 | 2500 | 4500 | 7500 | 11250 | |
滿載時手板力N | 280 | 350 | 250 | 310 | 410 | 420 | 420 | |
起重鏈條規格 | 行數 | 1 | 1 | 1 | 1 | 2 | 3 | 4 |
DiaXPitch | 4*12 | 5*15 | 6*18 | 8*24 | 10*30 | 10*30 | 10*30 | |
兩勾間zui小距離 | H mm | 260 | 350 | 440 | 550 | 650 | 650 | 780 |
手柄長度 | D mm | 160 | 310 | 285 | 410 | 410 | 410 | 410 |
凈重 | kg | 3.6 | 4 | 6.7 | 11 | 17.5 | 25.5 | 49.8 |
? | A | 72 | 95 | 155 | 190 | 200 | 200 | 210 |
? | B | 92 | 102 | 120 | 140 | 150 | 150 | 150 |
外形尺寸 | C | 960 | 110 | 130 | 150 | 200 | 220 | 340 |
? | φ | 30 | 35 | 37 | 45 | 55 | 65 | 75 |
? | E | 22 | 26 | 35 | 42 | 42 | 45 | 68 |
